中空糸膜排水蒸発装置

中空糸膜排水蒸発装置(大容量)

本装置は排水を中空糸膜で廃水を濾過して廃液中に含まれるスラッジを除去。
透過液は排熱やバーナーを利用して蒸発させる廃液蒸発装置。
低コストで廃水を処理できます。

用 途

  • 食品廃水処理
  • 洗浄廃水処理
  • 一般排水処理
  • 塗装廃水処理

特 徴

  • 廃水処理のコスト削減ができる。
  • 廃水を蒸発するので排水としての放流がない。
  • 排熱を利用する事によってコストダウンが図れる。
  • ランニングコストが安くなる。
  • 保守・メンテナンスが簡単。

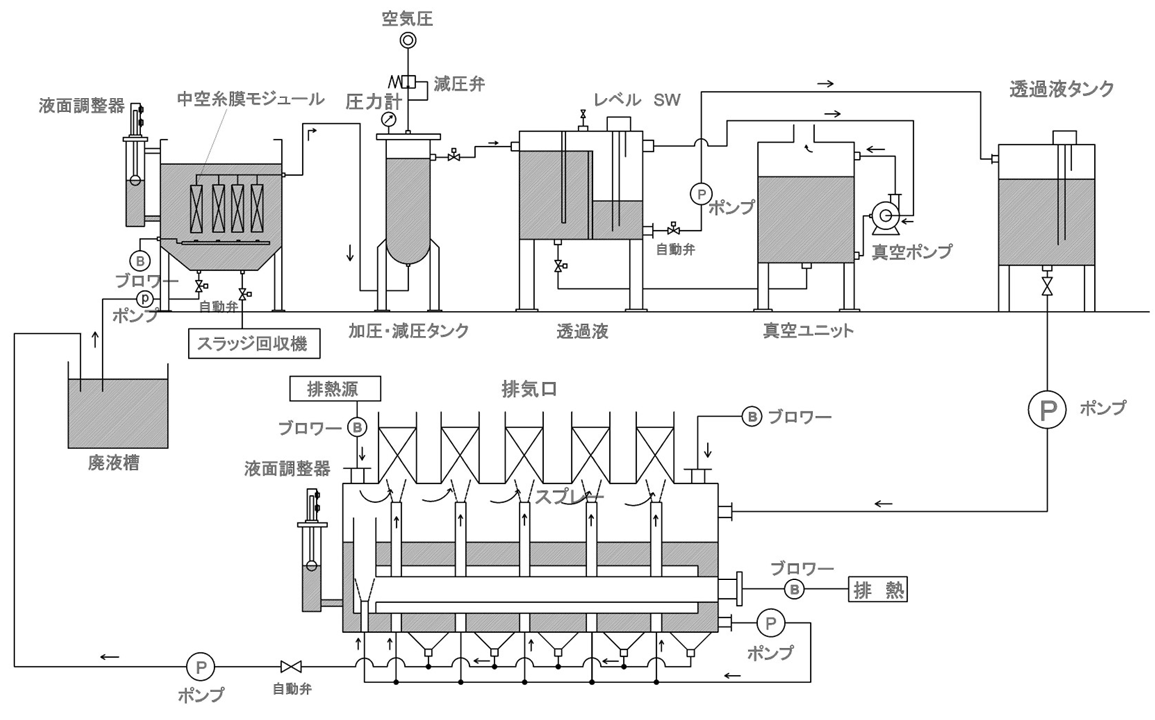

中空糸膜排水蒸発装置(大容量)フロー図

仕 様

形    式蒸 発 量(ℓ/ H)中空糸膜処理装置
ユニット寸法
排熱蒸発装置
ユニット寸法
電  源
HME-500400~500W3300×D1500×H 2300W 3200×D 1400×H 18003φ×200V 50/60Hz
HME-1000800~1000W 3300×D 1800×H 2300W 3200×D 1700×H 18003φ×200V 50/60Hz
HME-15001300~1500W 3300×D 2000×H 2300W 3200×D 2200×H 18003φ×200V 50/60Hz
HME-20001800~2000W 3300×D 2200×H 2300W 3500×D 2200×H 18003φ×200V 50/60Hz

中空糸膜処理装置

中空糸膜排水蒸発装置

0.2μmのテフロン中空糸膜で濾過して廃水や洗浄液、廃液から油分や微細なSSを除去してリサイクルを可能にする濾過システム。

テフロンの耐食性真空濾過方式の採用により安定した長時間濾過速度を維持できます。

用 途

  • エマルジョン廃水。
  • 純水、バレル排水。
  • 脱脂洗浄排水。
  • 溶剤の再生。
  • 微細粒子の除去

特 徴

  • テフロン製ですので優れた耐久性があります。
  • テフロン中空糸膜は薬品洗浄よって再生が可能。
  • 純水、エマルジョン廃水、溶剤など幅広く適応できます。
  • 濾過助剤が不要でスラッジの発生がありません。
  • 自動運転(夜間無人運転が可能)

仕 様

本体材質UMF-05UMF-10UMF-30UMF-60
処理流量30 ℓ/ H60 ℓ/ H180 ℓ/ H360 ℓ/ H
ユニット寸法
(参考値)
1200W×1100D
×1600H
1500W×1300D
×1700H
1700W×1300D
×1700H
1800W×1400D
×1700H
プレフィルター10 ~ 50 μm10 ~ 50 μm10 ~ 50 μm10 ~ 50 μm
電気量3.0kw3.6 kw4.3 kw5.2 kw
濾過精度
材 質
孔径:0.2 μm
材質:テフロン
孔径:0.2 μm
材質:テフロン
孔径:0.2 μm
材質:テフロン
孔径:0.2 μm
材質:テフロン
本体材質接液部SUS304接液部SUS304接液部SUS304接液部SUS304
圧縮空気4.0 ㎏ / cm2
× 50 N ℓ/ min
4.0 ㎏ / cm2
× 50 N ℓ/ min
4.0 ㎏ / cm2
× 50 N ℓ/ min
4.0 ㎏ / cm2
× 50 N ℓ/ min

※ 適用PH、温度:PH4 ~12 、0 ~ 70 ℃
※ 濾過流量は液の粘度、SS濃度などによって変化します。
